规格型号

DSA30，ImageIR8325，CTPS-3000热常数分析仪

主要功能与特色

1、测量液滴在气体或不互溶液体的接触角

2、液相或气相中悬滴表面张力的测量

3、对压力控制器、气体泵、质量流量控制器进行性能检测

4、提供真空试验的有效环境

5、测试液体和固态的热导率、热扩散系数和比热

6、红外热像仪的完整图像观测

关键技术指标

压力控制器（0~0.5 MPa），设定质量流量控制器（0~9L/min），流量计流量范围1.2~10L/min

位移行程：角度调节，分辨率 0.01 ，速度 0.5 /sec-50 /sec。控温范围-10—130 ，精度 0.1

从10Pa---1atm广范围的真空环境（940mm*600mm*560mm），真空极限低于10Pa

导热系数测试范围：0.001 ~ 1800.0 W/m？K，热扩散系数测试范围：0.1-250mm2/s，体积比热容测试范围：0-6MJ/m3 K

红外热像仪波长范围：(2- 5) m；探测器像素：640 x 512；热灵敏度：0.025 K @ 30 C；温度测量范围： (‐40 - 120) C

预约方式

电话预约

典型案例

样品信息
样品名称	去离子水
测试条件
环境温度	25 C			基座材料（mm）			PTFE
基座温度（C）	25、30、35、40
分析方法
形貌模拟方法			预设液滴形貌		测量范围
Young Laplace			半球形		20 -180
Ellipse			椭球		10 -120
Circle			圆形		0 -20
分析结果
左接触角（）		右接触角（）		液滴体积（L）		基座温度（C）
47.4		47.67		4.67		25
47.62		47.48		4.79		30
47.76		48.02		5.07		35
47.31		47.69		4.90		40

序号	测试样品	温度（C）	样品类型	热导率 W/m K	热扩散系数mm2/s	比热 MJ/m3K
1	有机玻璃	25	固体	0.18	0.1	1.7568
2	纯铝	25	固体	232.2	99.3	2.3761
3	纳米氧化铝溶液(75nm, 0.1%)	25	液体	1.325	2.9	0.4459

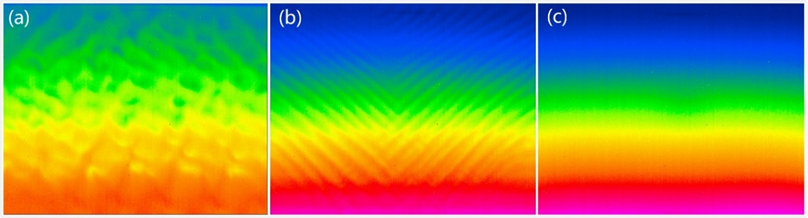

红外图像观测：

实验通过红外热像仪对液层温度场进行观测，获得液层的温度场分布
