规格型号

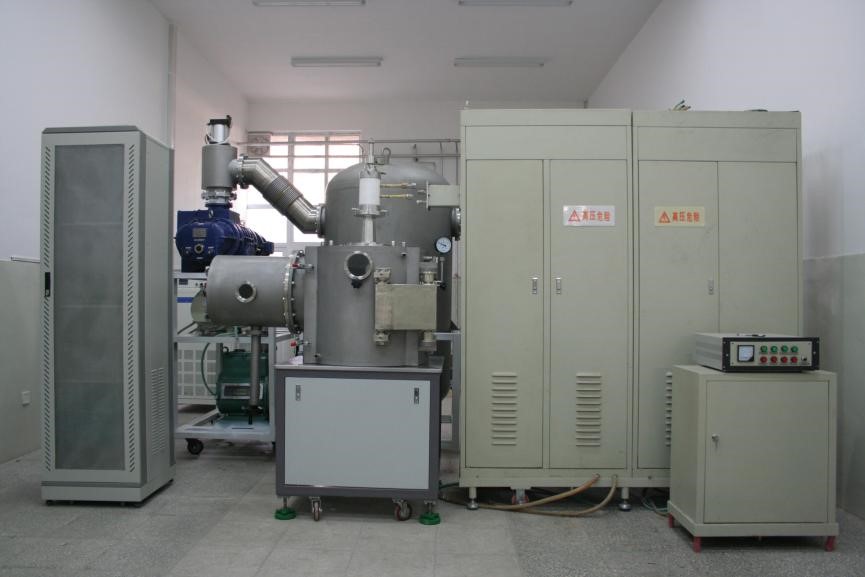

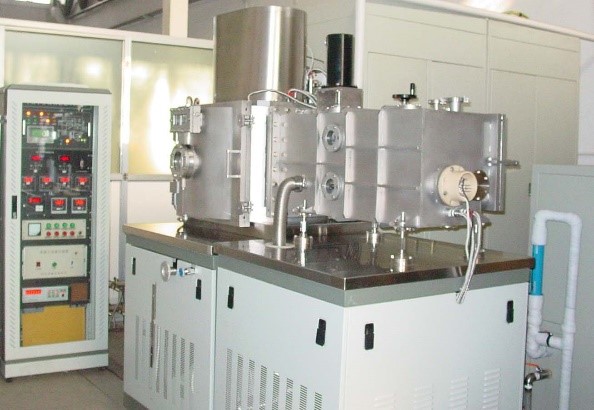

1.50kW级直流+24kW级射频等离子体产生与真空装置；

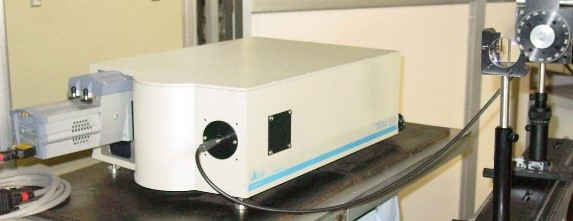

2.Andor IStar iCCD (DH734-18F-03) + JY TRIAX550光谱仪+15路组合光纤；

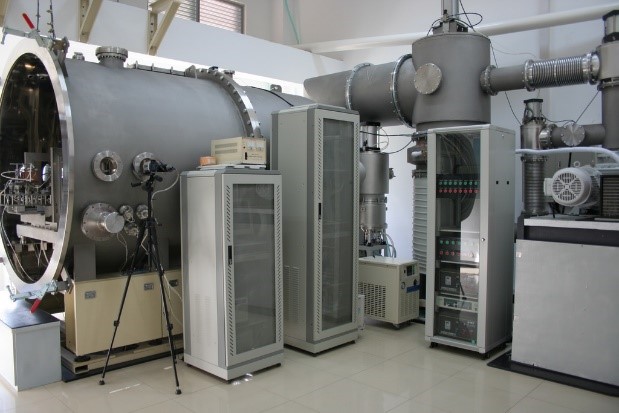

3.空间环境模拟实验装置

主要功能与特色

1.用于空间等离子体推进发动机性能检测。主要适用于包括电弧加热发动机以至霍尔发动机或离子发动机运行环境实验。真空腔体中装备有减振功能的高精度定位以及与真空室相对位置固定的轴向和径向二维传动实验台，在平台上另有一套基准位置可任意改变的一维光学平移台，配有可在高真空中运行的步进电机；真空腔体具有不同尺寸的近50个接口，可为不同种类实验运行所需的电、水、气连接，以及各种数据检测所用；系统配置的检测功能齐全，在系统存在1010信号强度差异的情况下能够得到有效信号，这在国内同类装置中没有查到相同水准的测试实验报告。相比国内外同类装置，本装置是高兼容性、高品质、检测功能齐全、易于拓展功能、便于常规实验使用的中型空间环境地面模拟实验平台；

2.用于再入烧蚀模拟实验。风洞可模拟临近空间气动烧蚀以至正压环境条件下的气动与热复合烧蚀，测量段装有三维移动台，其中一维与测量段相对位置固定，另两维为真空室内电机驱动的光学平移台。相比于其它形式和运行机制的各种风洞，热等离子体风洞的突出特点是运行时间可长达数十分钟；

3.可进行热等离子体产生过程的电弧行为及射流稳定性研究，观测弧根位置和贴附状况与工作气体种类和压力的关系，测量弧电压、弧电流、以及射流光强的波动；

4.可用于研究射流流场特性与产生参数的关系，诊断温度、速度、热流分布；配合原料进给系统，可用于不同组份或分布形式的复合涂层快速沉积。

关键技术指标

1.热等离子体风洞：空间环境模拟主真空室极限真空度：10^-4 Pa；工质流量1－30 slm时腔压： 0.6－60 Pa；主真空室内固定定位架定位偏差：<0.2 mm；主真空室内移动机构摆动幅度：<±0.1 mm；电弧加热发动机：功率250－1300 W，比冲～500 s，适合氩、氮及氮氢混合推进剂；推力测力器：量程1 mN－2N，误差小于±2 mN；高频等离子体加热器： 30 kW级；直流电弧等离子体加热器：100 kW级；等离子体风洞运行时真空室压力：100 Pa~10⁵ Pa；马赫数：>2；总温：~5000 K；

2.测试平台：直流等离子体发生器3套，高频等离子体发生器1套，覆盖工作气压范围：10^-1～10⁵ Pa；工作气体种类：空气、Ar、Ar+H₂、Ar+N₂，输入功率：1～35 kW，电极工作寿命：10h～；减压条件下直流磁旋弧和高频等离子体射流高温区覆盖面积：？60 mm，涂层沉积速率：>30 ？m/min，支撑台最高平动速度：450 mm/s，支撑台横向摆动：<±0.2 mm；组合光谱系统分辨率：0.07 nm，无互干扰同时采谱信号：15路，iCCD最短暴光时间：5 ns。

预约方式

电话预约

典型案例

电弧推力器性能测试

材料烧蚀
